技術參數

螺牙規格: 公制牙（Metric），PG牙，G(PF)牙。(螺牙可定制）
防水等級: IP68-10
工作溫度: 靜態-40℃至100℃，或瞬間可耐熱至120℃。動態-20℃至80℃，或瞬間可耐熱至100℃.
產品特性: 本產品采用螺旋式抗扭結構，主要用于手控或移動設備中，防止出線口過度扭曲，大大降低了操作危險。設計的夾緊圈與夾緊爪，迫緊螺帽帶松緊扣，擰緊時會發出“咔嗒”聲并防止其倒開，能牢牢地固定電纜，擴大夾緊電纜范圍。
產品材質: A、C、E、F部分采用UL認可之尼龍PA66制成防火等級UL94V-2），可定制UL認可防火94V-0尼龍PA66材料。B、D部分采用三元乙丙（EPDM）耐候橡膠制成，可定制耐寒耐高溫、耐化學等橡膠。
顏色: 黑色，灰色，其他顏色可定制。

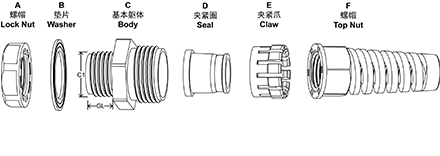

分解圖

技術參數

耐扭式尼龍電纜接頭（A型分體）
公制牙
螺牙規格	規格	電纜范圍	螺紋外徑	螺紋長度	扳手徑	包裝
*M121.5**	M12A-P-5	2-5	12	8.5	18/19	50
*M121.5**	M12A-P-7	4-7	12	8.5	18/19	50
*M161.5**	M16AS-P-8	4-8	16	10	22/19	50
	M16ASL-P-8	4-8	16	15	22/19	50
	M16A-P-7	4-7	16	10	22/22	50
	M16A-P-10	6-10	16	10	22/22	50
	M16AL-P-7	4-7	16	15	22/22	50
	M16AL-P-10	6-10	16	15	22/22	50
*M201.5**	M20AS-P-9	5-9	20	10	27/24	50
	M20AS-P-12	6-12.5	20	10	27/24	50
	M20A-P-11	5-11	20	11	27/27	50
	M20A-P-13.5	8-13.5	20	11	27/27	50
	M20AL-P-11	5-11	20	15	27/27	50
	M20AL-P-13.5	8-13.5	20	15	27/27	50
*M221.5**	M22AL-P-11	7-11	22	10	29/27	50
*M221.5**	M22AL-P-14	9-14	22	10	29/27	50
*M251.5**	M25A-P-16	10-16	25	11.6	33/33	50
	M25A-P-18	13-18	25	11.6	33/33	50
	M25AL-P-16	10-16	25	15	33/33	50
	M25AL-P-18	13-18	25	15	33/33	50
德制牙
螺牙規格	規格	電纜范圍	螺紋外徑	螺紋長度	扳手徑	包裝
PG7	PG7A-P-6	3-6	12.5	8	17/19	50
PG7	PG7A-P-8	4-7	12.5	8	17/19	50
PG9	PG9A-P-5.5	3-5.5	15.2	8.2	22/19	50
PG9	PG9A-P-7.5	4-7.5	16.2	8.2	22/19	50
PG11	PG11A-P-7	3-7	18.6	10	24/22	50
PG11	PG11A-P-10	6-10	18.6	10	24/22	50
PG13.5	PG13.5A-P-9	5-9	20.4	10	27/24	50
PG13.5	PG13.5A-P-12.5	6-12.5	20.4	10	27/24	50
PG16	PG16A-P-11	5-11	22.5	10.8	30/27	50
PG16	PG16A-P-14	8-14	22.5	10.8	30/27	50
PG21	PG21A-P-15.5	10-15.5	28.3	12	36/33	50
PG21	PG21A-P-17.5	13-18	28.3	12	36/33	50
英制牙
螺牙規格	規格	電纜范圍	螺紋外徑	螺紋長度	扳手徑	包裝
G(PF)1/4"	G1/4A-P-5	3-5.5	13.157	8.5	19/19	50
G(PF)1/4"	G1/4A-P-8	4-8	13.157	8.5	19/19	50
G(PF)3/8"	G3/8A-P-7	3-7	16.7	10	22/22	50
G(PF)3/8"	G3/8A-P-10	6-10	16.7	10	22/22	50
G(PF)1/2"	G1/2A-P-9	4-9	20.5	10	27/24	50
G(PF)1/2"	G1/2A-P-12.5	6-12.5	20.5	10	27/24	50
G(PF)3/4"	G3/4A-P-16	10-16	26.4	12	36/33	50
G(PF)3/4"	G3/4A-P-18	13-18	26.4	12	36/33	50

90°耐扭式尼龍電纜防水接頭
公制牙
螺牙規格	規格	電纜范圍	螺紋外徑	螺紋長度	扳手徑	包裝
*M161.5**	M16A-P-7	4-7	16	10	22/22	50
*M161.5**	M16A-P-10	6-10	16	10	22/22	50
*M201.5**	M20A-P-11	5-11	20	15	27/27	50
*M201.5**	M20A-P-13.5	8-13.5	20	15	27/27	50
*M251.5**	M25A-P-16	10-16	25	15	33/33	20
*M251.5**	M25A-P-18	13-18	25	15	33/33	20

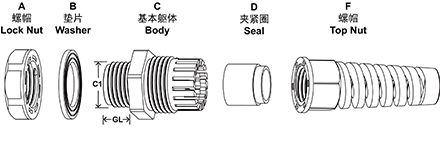

分解圖

技術參數

耐扭式尼龍電纜接頭（B型分體）
公制牙
螺牙規格	規格	電纜范圍	螺紋外徑	螺紋長度	扳手徑	包裝
*M121.5**	M12S-P-6	3-6	12	8.5	18/15	50
	M12SL-P-6	3-6	12	15	18/15	50
	M12-P-5	2-5	12	8.5	18/19	50
	M12-P-7	4-7	12	8.5	18/19	50
	M12L-P-5	2-5	12	15	18/19	50
	M12L-P-7	4-7	12	15	18/19	50
*M161.5**	M16S-P-8	4-8	16	10	22/19	50
	M12SL-P-8	4-8	16	15	22/19	50
	M16-P-7	4-7	16	10	22/22	50
	M16-P-1	6-10	16	10	22/22	50
	M16L-P-7	4-7	16	15	22/22	50
	M16L-P-10	6-10	16	15	22/22	50
*M181.5**	M18-P-7	4-7	18	10	24/22	50
	M18-P-10	6-10	18	10	24/22	50
	M18L-P-7	4-7	18	15	24/22	50
	M18L-P-10	6-10	18	15	24/22	50
*M201.5**	M20S-P-9	5-9	20	10	27/24	50
	M20S-P-12	6-12.5	20	10	27/24	50
	M20SL-P-9	5-9	20	15	27/24	50
	M20SL-P-12	6-12.5	20	15	27/24	50
	M20-P-11	5-11	20	11	27/27	50
	M20-P-13.5	8-13.5	20	11	27/27	50
	M20L-P-11	5-11	20	15	27/27	50
	M20L-P-13.5	8-13.5	20	15	27/27	50
*M251.5**	M25S-P-11.5	5-11	25	11.6	33/27	50
	M25S-P-13.5	8-13.5	25	11.6	33/27	50
	M25-P-16	10-16	25	11.6	33/33	50
	M25-P-18	13-18	25	11.6	33/33	50
	M25L-P-16	10-16	25	15	33/33	50
	M25L-P-18	13-18	25	15	33/33	50
德制牙
螺牙規格	規格	電纜范圍	螺紋外徑	螺紋長度	扳手徑	包裝
PG7	PG7S-P-6	3-6	12.5	8	17/15	50
	PG7-P-5	3-5.5	12.5	8	17/19	50
	PG7-P-7	4-7	12.5	8	17/19	50
PG9	PG9-P-5.5	3-5.5	15.2	8.2	22/19	50
PG9	PG9-P-7.5	4-7.5	16.2	8.2	22/19	50
PG11	PG11-P-7	3-7	18.6	10	24/22	50
	PG11-P-10	6-10	18.6	10	24/22	50
	PG11L-P-7	3-7	18.6	15	24/22	50
	PG11L-P-10	6-10	18.6	15	24/22	50
PG13.5	PG13.5-P-9	5-9	20.4	10	27/24	50
PG13.5	PG13.5-P-12.5	6-12.5	20.4	10	27/24	50
PG16	PG16-P-11	5-11	22.5	10.8	30/27	50
PG16	PG16-P-14	8-14	22.5	10.8	30/27	50
PG19	PG19-P-11	5-11	24	10.8	30/27	50
PG19	PG19-P-14	8-14	24	10.8	30/27	50
PG21	PG21A-P-13	7-13	28.3	12	36/33	50
PG21	PG21A-P-17.5	13-18	28.3	12	36/33	50
英制牙 / 美制牙
螺牙規格	規格	電纜范圍	螺紋外徑	螺紋長度	扳手徑	包裝
G(PF)3/8"	G3/8-P-7	3-7	16.7	10	22/22	50
G(PF)3/8"	G3/8-P-10	6-10	16.7	10	22/22	50
G(PF)3/4"	G3/4-P-13	7-13	26.4	12	33/27	50
G(PF)3/4"	G3/4-P-18	13-18	26.4	12	33/27	50
NPT1/2"	NPT1/2-P-9	5-9	24	10	24	50
NPT1/2"	NPT1/2-P-13	7-13	24	10	24	50
NPT3/4"	NPT3/4-P-16	8-16	26.5	15	33	50
NPT3/4"	NPT3/4-P-18	13-18	26.5	15	33	50

比較： A (分體) & B （連體）

1.常規環境下的安裝時間：A型：10-15秒；B型 5-10秒
2.防護等級：IP68-10
3.A:防水等級100分，抗拉力101分，適用于水深50米拉伸強度的應用。
B:防水等級100分，抗拉力101分，適用于水深超過50米拉伸強度的應用。
4.A(分體)和B(連體)型的安裝都十分的方便。A型更多地被應用于需要用到多孔、開口式內芯的電纜接頭的工程項目中。

如何正確選擇螺牙類型？

1.首先確定安裝面板的孔徑，并確定其是否屬于攻牙孔。
2.對照技術參數表找到匹配的螺牙型號（如：M、PG、NPT、G螺牙）。
3.如果安裝面板沒有攻牙孔，那么只需要確定孔徑即可。
4.加長款螺紋適用于厚的安裝面板。

FAQ

1.問：是UL認證的嗎？
答:本款產品使用原材料UL(尼龍PA66制成防火等級UL94V-2)。
2.問：使用壽命是多久？
答：常規環境下10年以上。
3.問：交貨期多久？
答：常規型號基本有庫存，可以隨時發貨，量大基本3-7個工作日可發貨。
4.問：可以定制接頭和包裝嗎？
答：可以。
